Термошкаф (климатический шкаф) – это специальный контейнер, конструкция и собственные предустановленные системы которого позволяют поддерживать внутренний микроклимат, необходимый для штатной работы размещаемого внутри контейнера оборудования.
Термошкафы особенно необходимы в сложных климатических зонах, в том числе в местах, где в течение года наблюдается повышенная и/или пониженная температура окружающего воздуха. Теплоизоляция и особые конструкции климатического шкафа в суровых погодных условиях при резких изменениях температурного режима могут помочь только в определённом диапазоне показателей температуры.
Когда температура окружающего воздуха растёт или падает, то в определённый момент начинает повышаться или понижаться температура внутри термошкафа. Чтобы параметры микроклимата не вышли за пределы требуемых величин, включается в работу система охлаждения или нагрева.
Основные типы систем охлаждения:

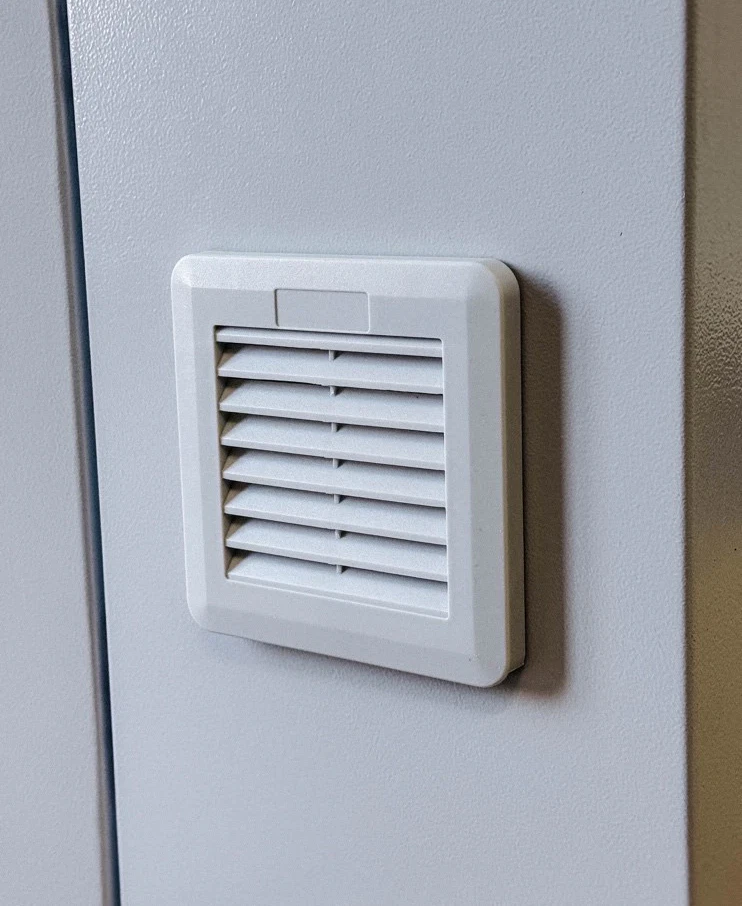

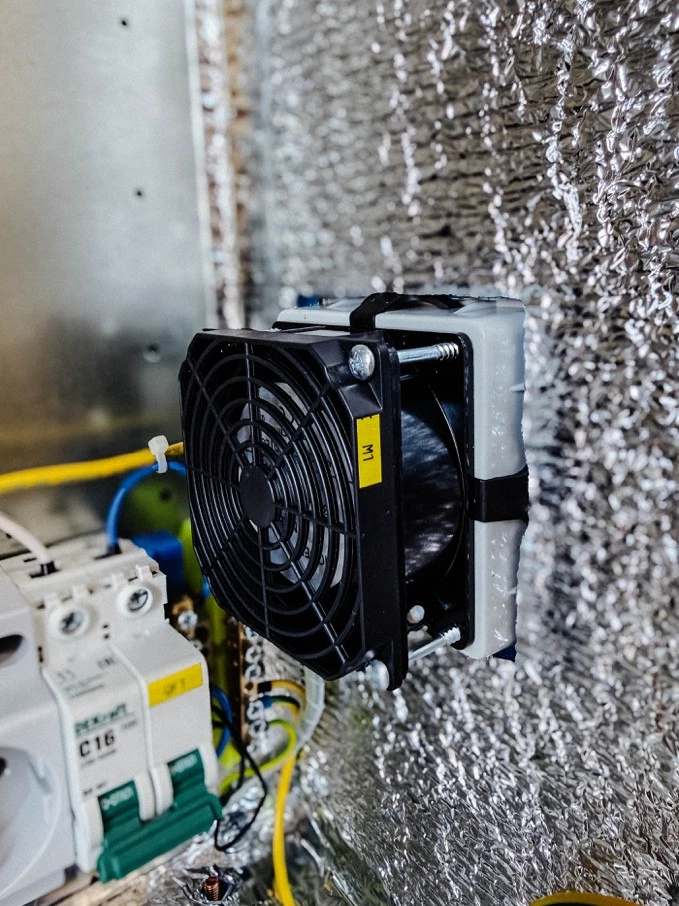

Принудительная приточно-вытяжная вентиляция – используется, если допустимая температура внутри шкафа может быть выше, чем температура окружающего воздуха. В шкаф устанавливаются специальные всепогодные вентиляторные блоки и фильтры для очистки внешнего воздуха от пыли и влаги. При достижении установленной температуры, определяемой термодатчиком, по команде от управляющего устройства (термостат, терморегулятор, контроллер) на вентиляторы подаётся рабочее напряжение, и при помощи потока внешнего воздуха температура внутри шкафа понижается. При достижении оптимальной температуры для оборудования управляющее устройство отключает вентиляцию.

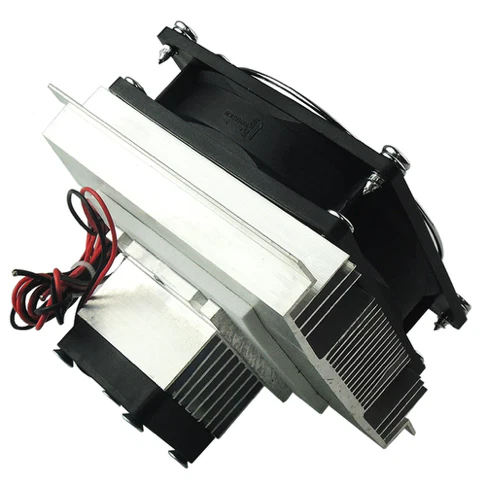

Термоэлектрические охладители (элементы Пельтье) – способны поддерживать температуру в шкафу ниже температуры окружающей среды, компактны и не имеют движущихся деталей, но обладают рядом серьёзных недостатков, таких как: низкий КПД, локальное охлаждение места где установлен элемент, необходимость отводить тепло от «горячей» стороны термоэлемента.

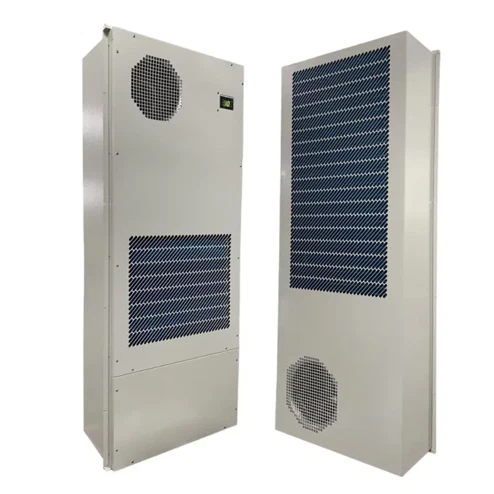

Холодильный агрегат (кондиционер) – принудительная вентиляция может снизить температуру только до уровня внешней среды, для поддержания более низких значений требуется установка холодильного агрегата. По аналогии с системами вентиляции кондиционер автоматически включается и выключается в зависимости от температуры в шкафу.
Основные типы систем обогрева:

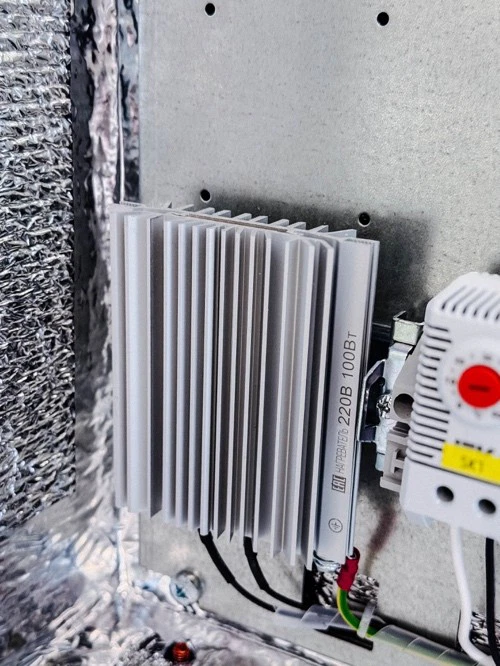

Нагреватель радиаторного типа (конвектор) – нагреватель включается от управляющего устройства при понижении температуры ниже заданного значения. Важно помнить, что нагреватели радиаторного типа имеют повышенную температуру поверхности, поэтому их следует располагать на определённом расстоянии от оборудования, величина которого рекомендована производителем термошкафа.

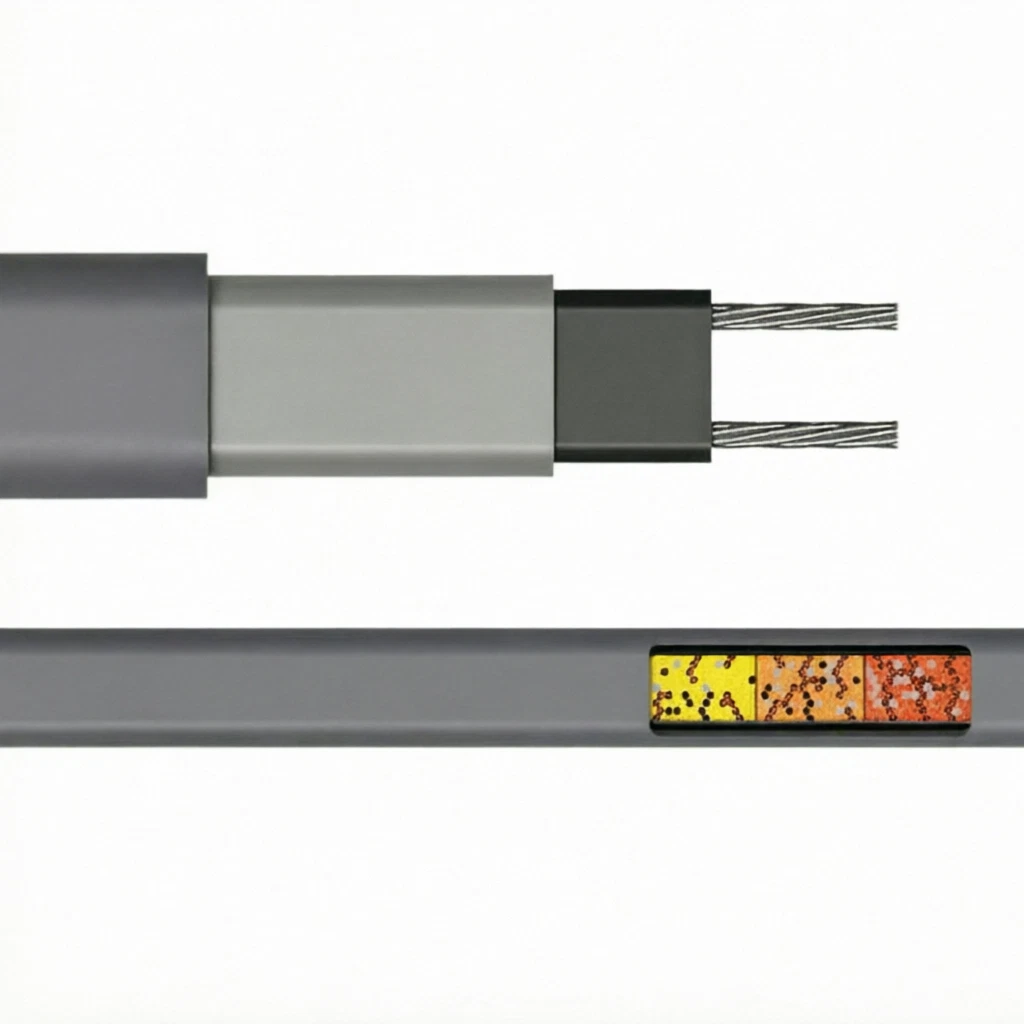

Термокабель (нагревательный кабель) – конструкция термокабеля позволяет использовать для отдачи тепла большую площадь поверхности, чем нагреватели радиаторного типа, что способствует более равномерному прогреву воздуха по внутреннему объёму шкафа. Однако нагревательный кабель не способен достигать такой высокой температуры поверхности и не может быстро прогреть большой объём воздуха, как нагреватели с радиатором. При низких температурах окружающего воздуха термокабели менее эффективны. Термокабель как решение для нагрева подходит для небольших настенных шкафов.

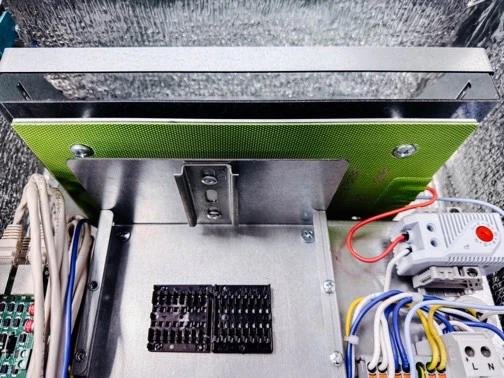

Пластинчатые нагреватели (гибкие силиконовые нагреватели) – тонкие, эластичные и прочные нагреватели, которые могут точно повторять форму поверхности и обеспечивают равномерный нагрев. Плюсы: компактность, возможность подобрать любой размер, монтаж на неровные поверхности. Минусы: высокая цена, сильно нагревают место установки (контактную поверхность), долго прогревают воздух, не подходят для шкафов большого объёма.

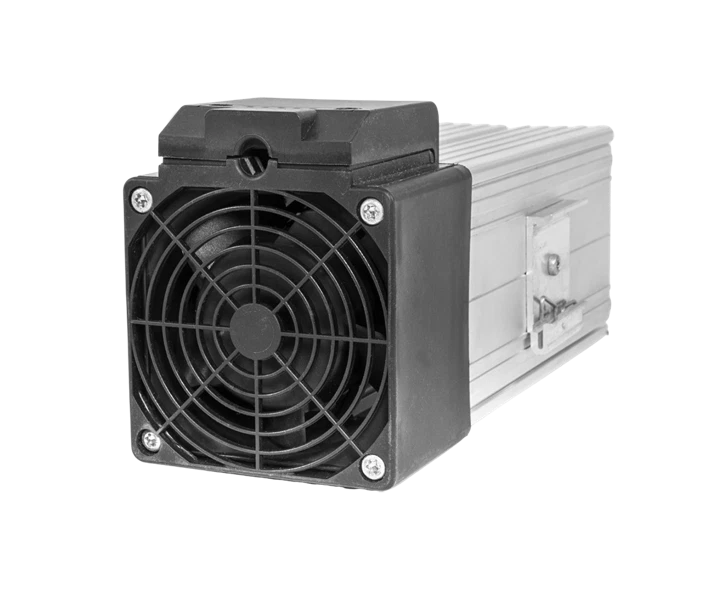

Нагреватель радиаторного типа с вентилятором – для улучшения распространения тепла от нагревателя рекомендуется устанавливать нагреватель со встроенным вентилятором; активное перемещение воздуха позволяет равномерно распределить тепло по всему объёму. Нагреватель с вентилятором – это самое оптимальное решение для северных регионов с резкими перепадами температур, особенно для шкафов с размерами (ШхГхВ) более 400х200х400 мм.
Холодная суровая зима и жаркое лето – это не редкость для нашей планеты. Поэтому чаще всего в климатических шкафах используются комбинированные системы охлаждения и нагрева с применением кондиционеров, принудительной приточно-вытяжной вентиляции и нагревателей с вентиляторами. Подробнее описание составных частей вышеописанных систем читайте в следующих статьях блога.
